Características principales

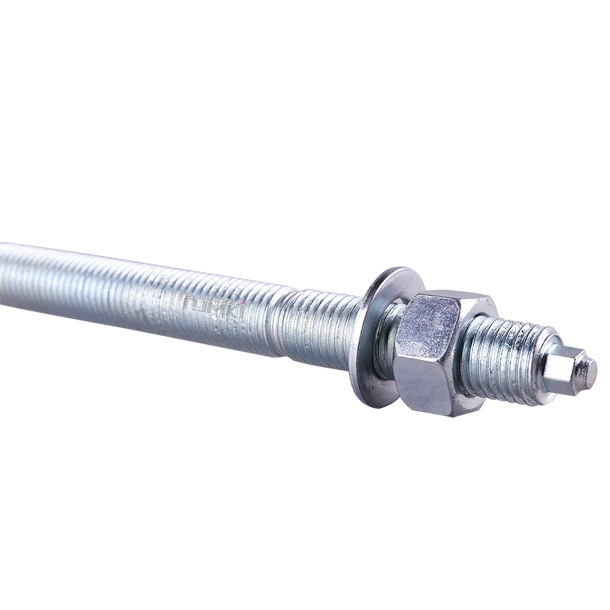

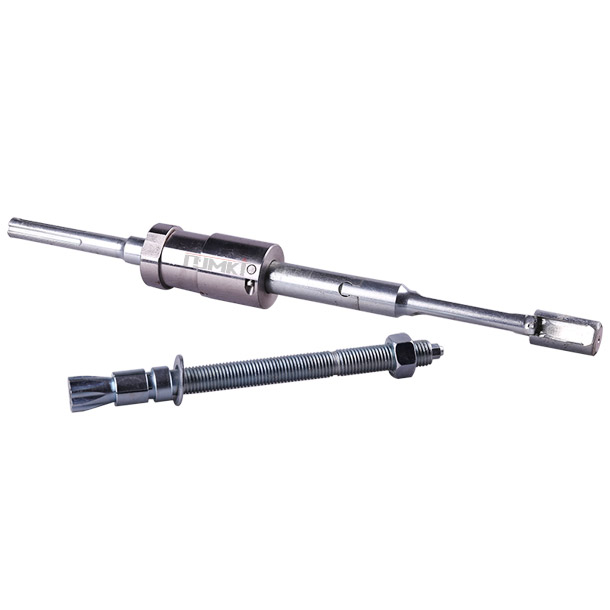

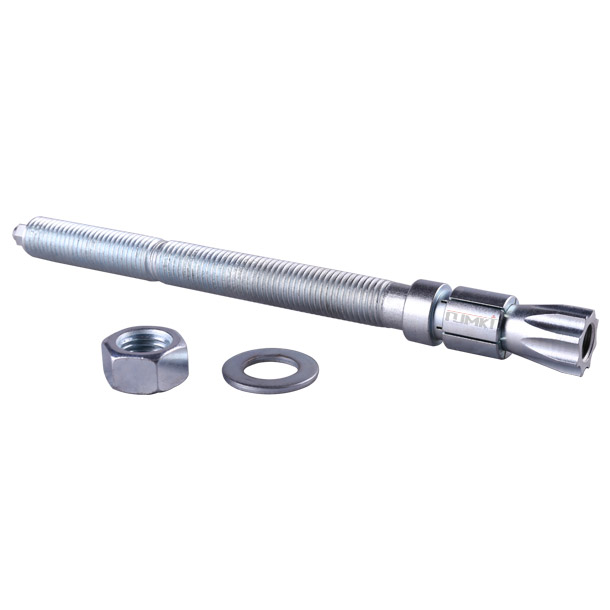

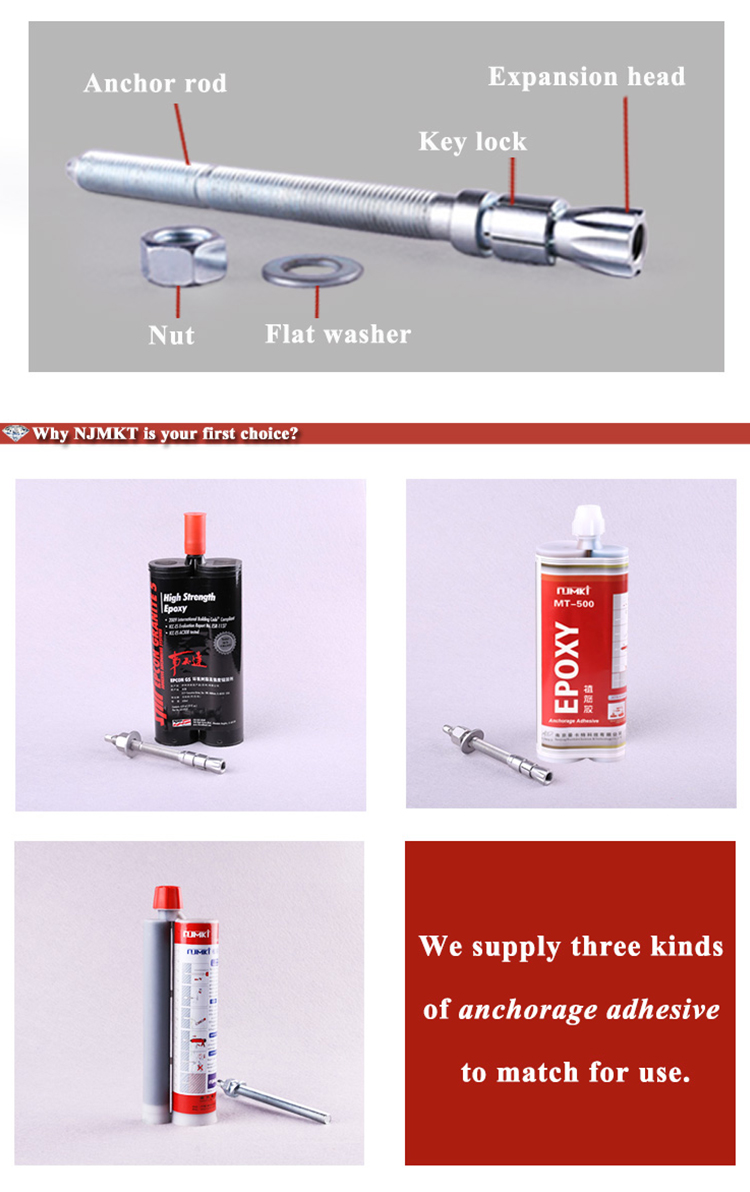

● Consisten: barra del ancla, cerradura de la llave, cabeza de la extensión, arandela, tuerca
● Material: acero al carbono, acero de aleación, acero inoxidable
● Grado: grado 5.8, 6.8, 8.8, 10.9, 12.9

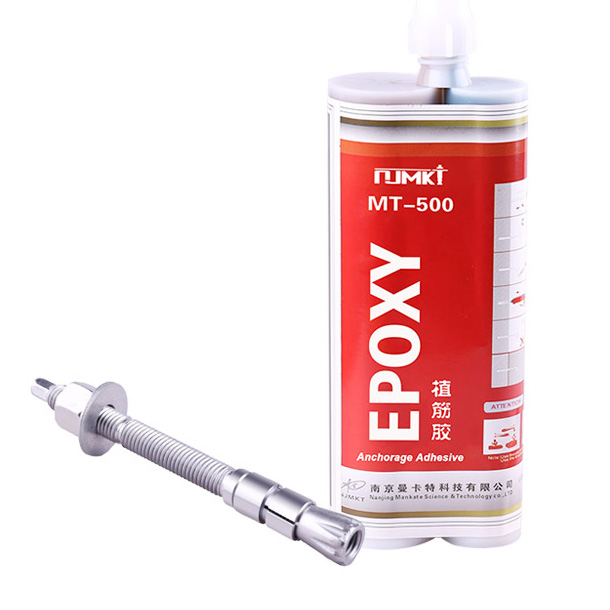

● Adhesivo: estándar equipados con nuestro MT-500 Adhesivo de anclaje, resina epoxi modificada, de alta resistencia a la temperatura y resistencia al envejecimiento durante 50 años.
Características
● La pared del agujero perforado y la cerradura mecánica de la llave que forman el efecto y que proporciona la capacidad de carga-capacidad superior para terminar el anclaje
● Alta capacidad de carga, no sólo presenta las ventajas de los anclajes mecánicos, sino que también se combina con la resistencia sísmica y la resistencia al impacto del adhesivo de unión
● Fuerte fuerza de unión de anclaje consigue el efecto de las piezas incrustadas
● Libre de feniletileno y etilendiamina, casi inodoro, no tóxico
● La operación simple, la dispensación rápida y fácil mezclando la boquilla asegura la proporción exacta de la mezcla
● El diseño del casquillo está disponible por varias veces para utilizar la cantidad total de adhesivo

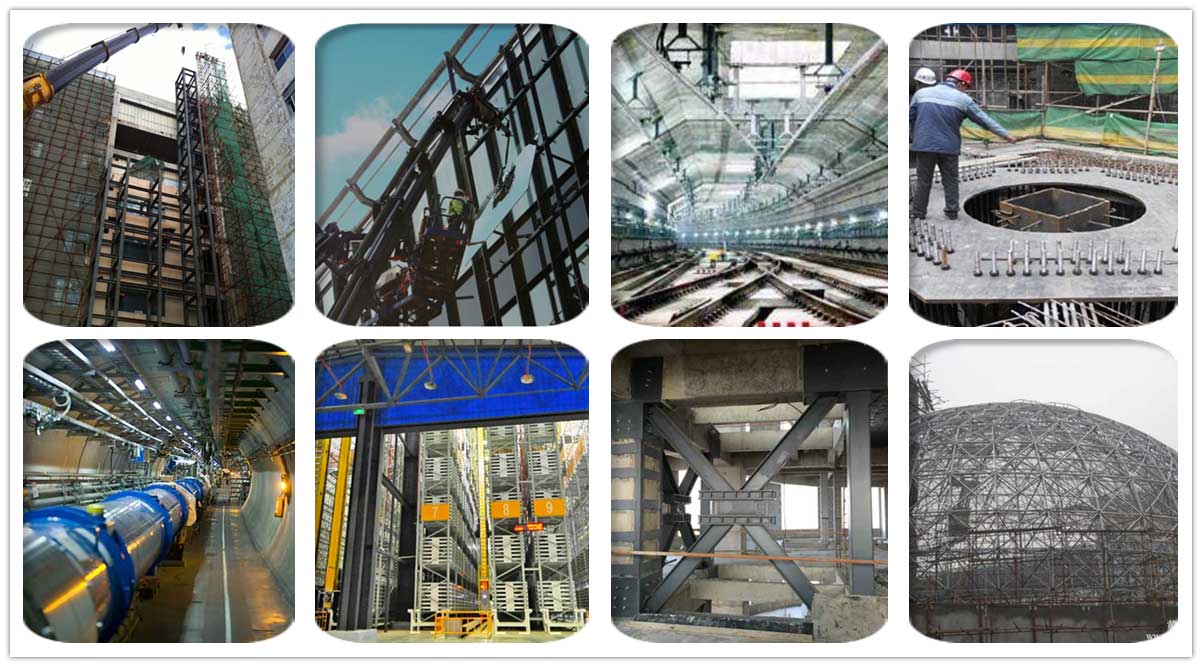

● Conexiones e instalación para todo tipo de muros cortina y construcciones de acero
● Conexiones e instalación de equipos de gran escala, como plantas industriales, grúas, sistemas de transporte, etc.
● Placa deflectora, placa colgante, placa acústica, puertas de seguridad y fijación de ventanas
● Ampliamente utilizado para la instalación de la pipa y del cable en el puente, la trayectoria ferroviaria, la construcción de la ingeniería del subterráneo, el etc.
● Adecuado para el más alto requisito de seguridad de anclaje de concreto, resistencia sísmica y resistencia al impacto

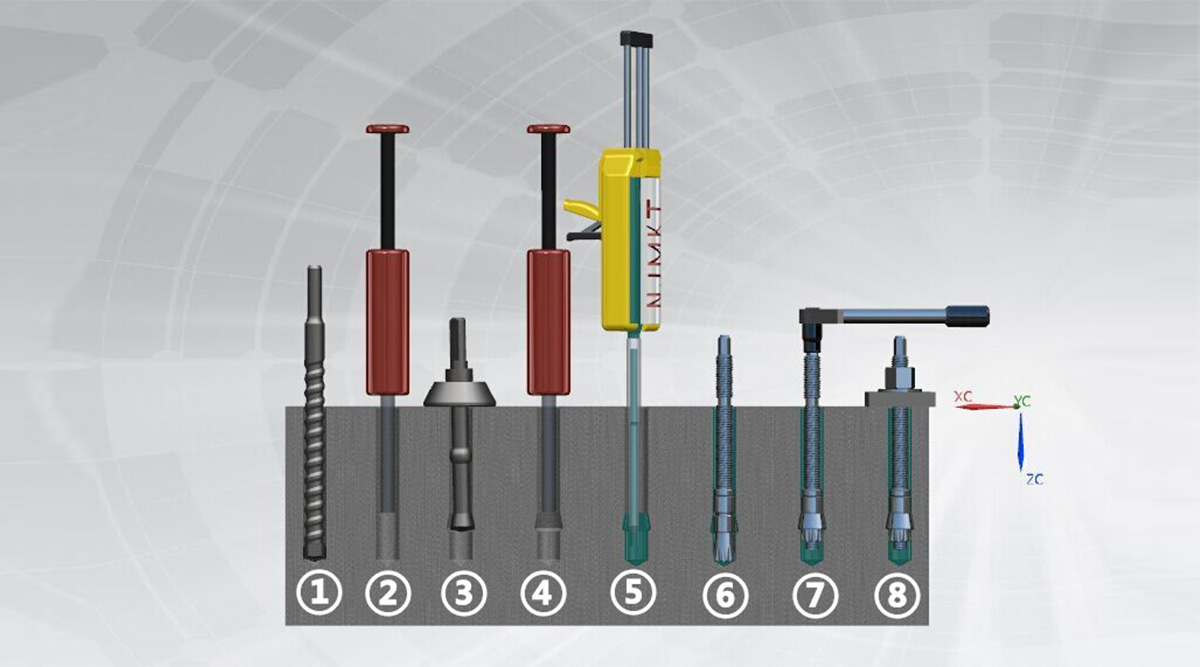

Diagrama de la instalación
1. Perforación de agujero
2. La limpieza del agujero con un cepillo
3. Perforación secundaria
4. La limpieza del agujero usando el aire comprimido
5.Insección adhesiva
6.Inyectar el ancla
7. Ajustar la llave dinamométrica
8.Instalación final
| Tamaño | Textura / Grado | Profundidad de empotramiento efectiva hef [mm] | Resistencia estándar a la tracción / valor de diseño | Resistencia estándar al corte / valor de diseño | Diámetro del orificio taladrado | Espesor máximo de anclaje | Par de apriete | Falla del cono concreto | Falla de división de hormigón | longitud total del tornillo | ||||||
| Agrietado | Sin grietas | Agrietado | Sin grietas | Intervalos críticos | Margen crítico | Espacio mínimo | Margen mínimo | Intervalos críticos | Margen crítico | |||||||
| M8 | 5.8 | 80 | 18.3*/12.2 | 18.3*/12.2 | 7.3/6.1 | 7.3/6.1 | 12 | 16 | 12 | 240 | 120 | 80 | 80 | 240 | 120 | 110 |
| 8.8 | 25.1/13.9 | 29.3*/19.5 | 11.7/9.7 | 11.7/9.7 | ||||||||||||
| 304 | 18.3*/6.4 | 18.3*/6.4 | 3.8/3.2 | 3.8/3.2 | ||||||||||||
| 316 | 25.1/13.4 | 25.6*/13.7 | 8.3/6.9 | 8.3/6.9 | ||||||||||||
| M10 | 5.8 | 90 | 29.0*/19.3 | 29.0*/19.3 | 11.6/9.7 | 11.6/9.7 | 14 | 22 | 20 | 270 | 135 | 90 | 90 | 270 | 135 | 130 |
| 8.8 | 29.8/19.9 | 41.8/23.2 | 18.6/15.5 | 18.6/15.5 | ||||||||||||
| 304 | 29.0*/10.2 | 29.0*/10.2 | 6.1/5.1 | 6.1/5.1 | ||||||||||||
| 316 | 29.8/16.5 | 40.6*/21.7 | 13.1/10.9 | 13.1/10.9 | ||||||||||||
| M12 | 5.8 | 110 | 40.4/22.4 | 42.2*/28.1 | 16.9/14.1 | 16.9/14.1 | 16.5 | 24.5 | 40 | 330 | 165 | 110 | 110 | 330 | 165 | 160 |
| 8.8 | 40.4/22.4 | 56.5/31.4 | 27.0/22.5 | 27.0/22.5 | ||||||||||||
| 304 | 40.4/13.4 | 42.2*/14.8 | 8.9/7.4 | 8.9/7.4 | ||||||||||||
| 316 | 40.4/20.9 | 56.5/31.6 | 19.0/15.8 | 19.0/15.8 | ||||||||||||
| M16 | 5.8 | 125 | 48.9/27.2 | 68.5/38.0 | 31.4/26.1 | 31.4/26.1 | 22 | 31 | 60 | 375 | 190 | 125 | 125 | 375 | 190 | 190 |
| 8.8 | 48.9/27.2 | 68.5/38.0 | 50.2/41.9 | 50.2/41.9 | ||||||||||||
| 304 | 48.9/19.8 | 68.5/27.5 | 16.5/13.7 | 16.5/13.7 | ||||||||||||
| 316 | 48.9/27.2 | 68.5/38.0 | 35.4/29.5 | 35.4/29.5 | ||||||||||||
| M20 | 5.8 | 170 | 77.6/43.1 | 108.6/60.3 | 49.0/40.8 | 49.0/40.8 | 25 | 57.5 | 100 | 510 | 255 | 170 | 170 | 510 | 255 | 260 |
| 8.8 | 77.6/43.1 | 108.6/60.3 | 78.4/65.3 | 78.4/65.3 | ||||||||||||
| 304 | 77.6/27.5 | 108.6/42.9 | 25.7/21.4 | 25.7/21.4 | ||||||||||||
| 316 | 77.6/43.1 | 108.6/60.3 | 55.1/45.9 | 55.1/45.9 | ||||||||||||
| M24 | 5.8 | 210 | 106.5/59.1 | 149.1/82.8 | 70.6/58.8 | 70.6/58.8 | 28 | 53 | 160 | 630 | 315 | 210 | 210 | 630 | 315 | 300 |
| 8.8 | 106.5/59.1 | 149.1/82.8 | 112.9/94.1 | 112.9/94.1 | ||||||||||||
| 304 | 106.5/37.2 | 149.1/52.2 | 37.1/30.9 | 37.1/30.9 | ||||||||||||
| 316 | 106.5/57.1 | 149.1/79.9 | 79.4/66.2 | 79.4/66.2 | ||||||||||||
| M27 | 5.8 | 250 | 138.3/76.8 | 193.7/107.6 | 91.8/76.5 | 91.8/76.5 | 32 | 63 | 200 | 750 | 375 | 250 | 250 | 750 | 375 | 350 |
| 8.8 | 138.3/76.8 | 193.7/107.6 | 147.2/112.6 | 147.2/112.6 | ||||||||||||
| 304 | 138.3/48.4 | 193.6/67.7 | 48.2/40.2 | 48.2/40.2 | ||||||||||||
| 316 | ———— | ———— | ———— | ———— | ||||||||||||
| M30 | 5.8 | 280 | 163.9/91.1 | 229.5/127.5 | 112.2/93.5 | 112.2/93.5 | 35 | 59 | 240 | 840 | 420 | 280 | 280 | 840 | 420 | 380 |
| 8.8 | 163.9/91.1 | 229.5/127.5 | 179.5/149.6 | 179.5/149.6 | ||||||||||||
| 304 | 163.9/57.3 | 229.5/80.3 | 58.9/49.1 | 58.9/49.1 | ||||||||||||
| 316 | ———— | ———— | ———— | ———— | ||||||||||||
● Los valores son adecuados para: instalación correcta, sin influencia del espaciado y distancia del borde, grosor mínimo del material base.
● Todos los datos se aplican en material de base de hormigón C20 / 25. Si el grado del material base cambia, se deberá aumentar el coeficiente de influencia del concreto correspondiente.
● La parte * en la tabla es el control de falla de acero.
● Carga de diseño: incluido el factor parcial del material, pero sin incluir el factor parcial total.
● Carga recomendada: que incluye no solo el factor parcial del material, sino que también incluye el factor parcial total 1.4.
● Si su anclaje con material especial y especificaciones no figura en esta tabla, póngase en contacto con nuestro ingeniero para obtener asesoramiento.
● Todos los datos de anclaje básicos en esta tabla se proporcionan de acuerdo con 2013 ETAG001 y Apéndice. El factor parcial en la aplicación de carga debe estar de acuerdo con la regulación nacional
