¿Cuáles son las grietas comunes en las estructuras de hormigón? Mejor recomendación de solución

A medida que aumenta el tiempo de uso del edificio, o el estándar de resistencia durante la construcción es demasiado bajo, algunos edificios aparecen gradualmente varias grietas durante el uso, lo que afecta seriamente la seguridad estructural. Antes de reforzar y reforzar estas grietas, primero es necesario aclarar las causas y los tipos de formación de estas grietas. Solo de esta manera se puede adoptar un esquema de refuerzo efectivo de manera específica. ¿Cuáles son las grietas comunes en las estructuras de construcción de concreto?

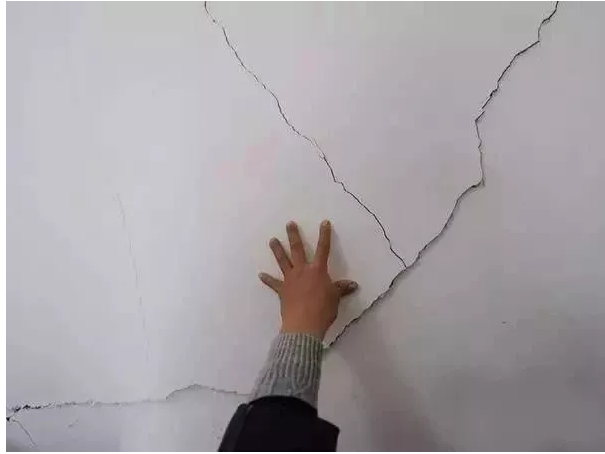

1 ¿Cuáles son las grietas en la pared de ladrillo?

01 Las grietas en forma de "Ocho" aparecen principalmente en ambos extremos de la pared horizontal y la vertical. Una es una grieta de asentamiento desigual en el suelo y la otra es una grieta que reduce la temperatura. La razón principal para la formación de tales grietas es que después de que la temperatura aumenta, la deformación de la temperatura del panel del techo es mayor que la de la mampostería, y se genera un cierto estrés por temperatura. La fuerza del panel del techo se transmite a la pared, de modo que la pared superior está sujeta a fuerzas de tracción y corte, tensión de tracción y la tensión de corte es grande en ambos extremos y pequeña en el centro. Cuando la tensión de tracción excede el límite de tracción de la mampostería, las grietas en forma de ocho aparecen en los extremos de la pared.

02 grietas en forma de "ocho" invertidas; Cuando los dos lados de la casa se asientan grandes, el asentamiento medio es pequeño, formando una deformación de flexión inversa, y aparecen grietas oblicuas en la pared vertical. La mayoría de las grietas pasan a través de las dos esquinas opuestas de la ventana, y la pared está invertida en la distribución de "ocho" Glifos.

03 grietas horizontales; Las grietas horizontales se encuentran principalmente en las paredes verticales y horizontales superiores, la pared de parapeto y el hastial. Cuando el aislamiento del techo es deficiente, el panel del techo se expande térmicamente, o cuando la casa está parcialmente dispuesta de manera desigual, la pared de la zona de cizallamiento inferior central tiene su propio peso, lo que provoca una tensión de tracción vertical y provoca grietas horizontales en la pared.

04 grietas verticales; Aparecen principalmente en la pared del alféizar de la ventana, al final del dintel y en el piso escalonado. La razón de la grieta es que cuando la diferencia de temperatura entre la temperatura y la temperatura ambiente es demasiado grande, la diferencia en la deformación entre la mampostería de ladrillos y el elemento de hormigón aumenta y se restringe mutuamente, de modo que se genera una gran tensión de tracción en el Pared para hacer que la pared se agriete.

05 grietas en forma de X; la mayoría de las grietas a lo largo de las juntas de ceniza de mampostería, causadas principalmente por la acción repetida de la expansión y contracción térmica de la casa, mientras que las grietas en forma de X generadas por la pared inferior son causadas por asentamientos irregulares o desiguales.

2. ¿Cuáles son las grietas en la columna de concreto?

01 compresión axial; Cuando la presión axial excede la capacidad de carga de la columna, aparecen grietas verticales intermitentes en los cuatro lados de la columna.

02 Compresión excéntrica grande; Primero, las grietas horizontales aparecen en el lado de la columna lejos de la fuerza longitudinal, y luego aparecen varias grietas verticales intermitentes en el lado de la columna cerca de la fuerza longitudinal.

03 Compresión excéntrica pequeña; Una serie de grietas intermitentes verticales aparecen en el lado de la columna cerca de la fuerza longitudinal.

3. grietas en vigas de hormigón

Las grietas inducidas por la fuerza aparecen en la parte inferior de la viga. La grieta es perpendicular a la viga, y la superior es ancha y la inferior es más estrecha. Se inclina gradualmente desde el medio hacia los lados, y es causado por el momento de flexión positivo; La grieta de fuerza se genera en la parte superior del borde de soporte de la viga. La parte superior es ancha y la inferior es estrecha, causada por el momento de flexión negativo del soporte; la fisura de fuerza que aparece fuera del borde del soporte inferior de la viga es de 45 ° oblicua, que es causada por el momento de flexión y la fuerza de corte. Las grietas no estresadas de la viga generalmente ocurren en ambos lados de la viga. Las grietas son lineales, aproximadamente equidistantes y paralelas a los estribos. Las grietas son anchas arriba y abajo, principalmente debido a la contracción del concreto y la diferencia de temperatura.

4. grietas en losa de hormigón fundido en el lugar

Las grietas por deformación de las vigas de hormigón armado fundidas en su lugar son en su mayoría grietas penetrantes. La forma de la superficie de la placa es casi la misma que la de la parte inferior de la placa. La posición de la superficie de la placa y la parte inferior de la placa es similar pero no completamente consistente. La dirección de la fisura de contracción de la losa de hormigón armado moldeada en el lugar depende de la resistencia de retención y la resistencia a la tracción, por lo que la dirección de la fisura es generalmente perpendicular a la dirección de la restricción mayor y perpendicular a la dirección de la resistencia a la tracción más débil, Ambos perpendiculares al lado largo y paralelos al lado corto.

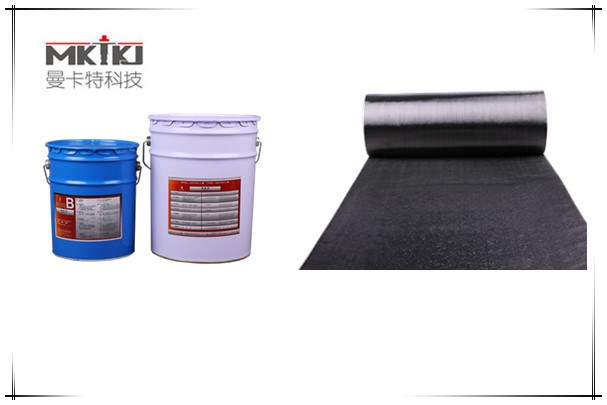

Ya sea una grieta en una pared o una grieta en una viga o columna, debe ser altamente valorada por todos. Una vez que se encuentra una grieta, es necesario tomar medidas efectivas para remediarla por primera vez. No debe esperar un accidente y luego lamentarlo. Recomendamos dos materiales de refuerzo muy eficaces: el pegamento de relleno de Mankate y la combinación de tela de fibra de carbono. Mankate se ha especializado en la industria del refuerzo durante 16 años. Ha resuelto exitosamente las grietas en estructuras de concreto para muchos clientes. Si lo necesitas, bienvenido. Siéntete libre de preguntar Mankate ~
