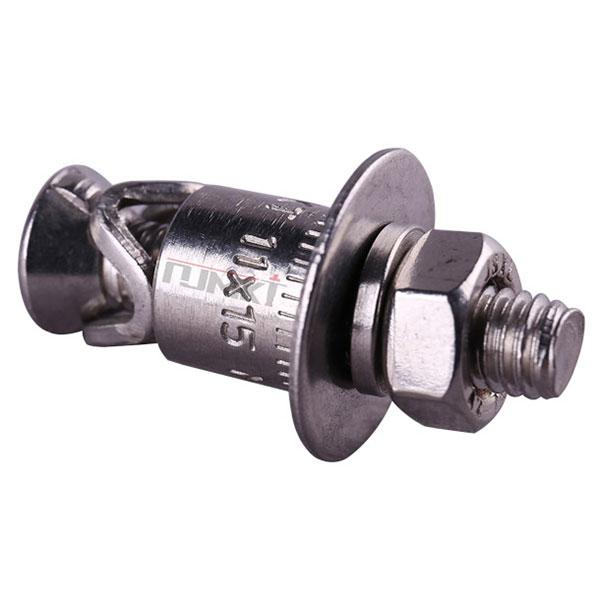

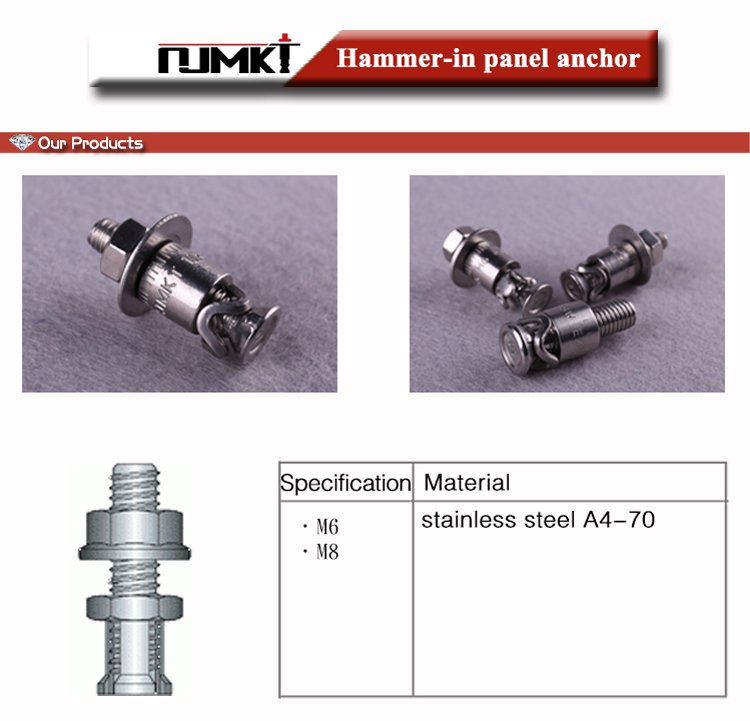

Características principales
● Consistir: varilla de anclaje de alta resistencia, camisa espaciadora, anillo de presión de tipo Z, arandela elástica, tuerca
● Material: acero inoxidable A4, mayor capacidad de carga final que el estándar ordinario, y acero de alta resistencia a la corrosión A4-70 (316L) se puede aplicar en ambientes hostiles, como salpicaduras de agua de mar, piscinas con cloro, entorno industrial con SO2, etc.
Ventajas
● Anclaje de reducción del control de desplazamiento, instalación conveniente y rápida
● El proceso de instalación es fácil de controlar, amplia cobertura de construcción
● Fijación del anclaje con efecto de bloqueo, el esfuerzo de instalación inicial es casi despreciable, el bajo esfuerzo de instalación garantiza la protección de los materiales del panel
● La estructura de anillo tipo Z cerrada tiene una tensión de temperatura completamente dispersa causada por diferentes tensiones de temperatura entre la piedra y el anclaje, que es el problema de la aplicación normal de anclaje de panel
● Capacidad de carga inmediata tan pronto como se instala
El diseño de la rosca interna puede evitar efectivamente que se suelte el anillo de presión, aumenta el factor de seguridad
● La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo
● La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo

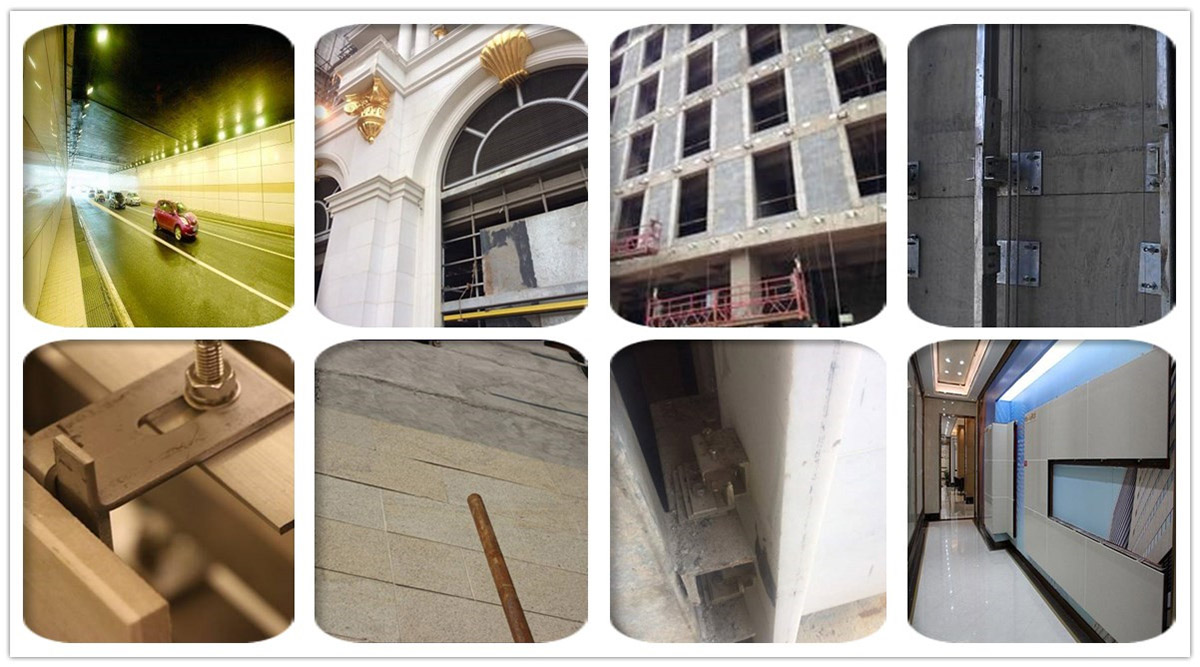

adecuado para la fijación de la placa de edificios fuera de la construcción de mantenimiento, especialmente placa de decoración de piedra natural, y también placa de cerámica, placa de mármol, granito, piedra microcristalina, cristal de vidrio, tablero de fibra sintética, etc.

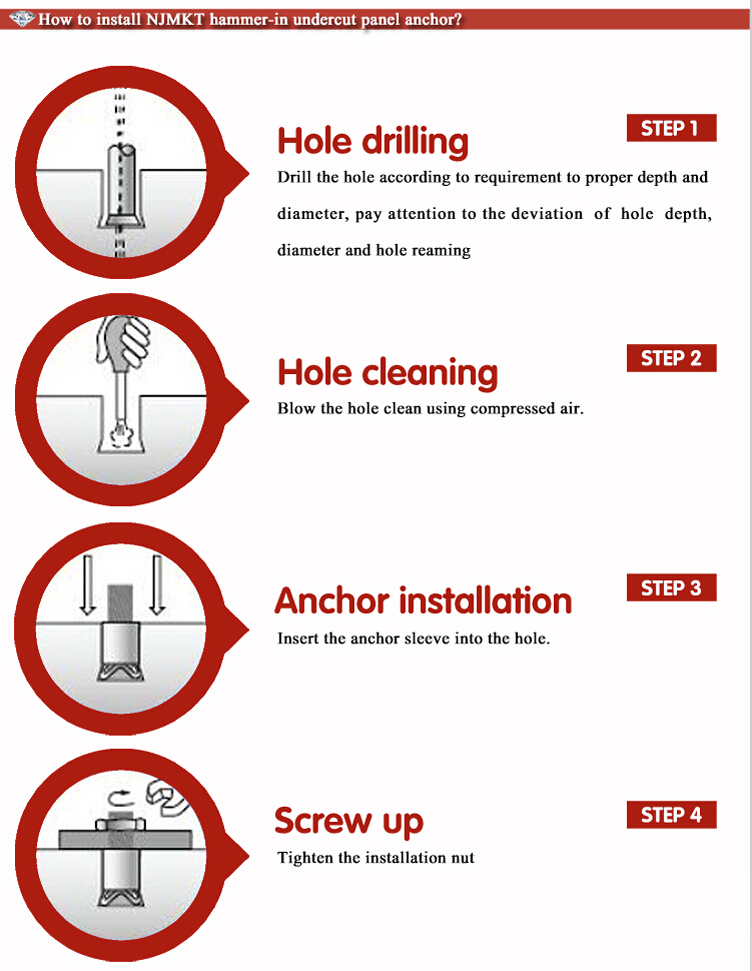

Guía de instalación (anclaje del panel de recorte de martillo)
● Paso 1 Perforación de orificios: taladre el orificio según los requisitos a la profundidad y diámetro adecuados, preste atención a la desviación de la profundidad, el diámetro y el escariado del orificio.
● Paso 2 Limpieza de orificios: Sople el orificio con aire comprimido.
● Paso 3 Instalación del anclaje: inserte el manguito de anclaje en el orificio.
● Paso 4 Atornillar: apretar la tuerca de instalación.
| tamaño | Diámetro del orificio taladrado [mm] | profundidad de anclaje [mm] | Diámetro de agujero ampliado [mm] | diámetro de la varilla [mm | Longitud exterior de la varilla [mm] |
| M6 × 5 × 20 | 11 | 5 | 13.5 | M6 | 15 |
| M6 × 7 × 20 | 11 | 7 | 13.5 | M6 | 13 |
| M6 × 10 × 25 | 11 | 10 | 13.5 | M6 | 15 |
| M6 × 12 × 25 | 11 | 12 | 13.5 | M6 | 13 |
| M6 × 15 × 32 | 11 | 15 | 13.5 | M6 | 17 |
| M6 × 18 × 32 | 11 | 18 | 13.5 | M6 | 14 |
| M6 × 21 × 32 | 11 | 21 | 13.5 | M6 | 11 |
| M8 × 15 × 32 | 13 | 15 | 15.5 | M8 | 17 |
| M8 × 18 × 35 | 13 | 18 | 15.5 | M8 | 17 |
| M8 × 21 × 35 | 13 | 21 | 15.5 | M8 | 14 |
| M8 × 25 × 40 | 13 | 25 | 15.5 | M8 | 15 |
| M8 × 30 × 45 | 13 | 30 | 15.5 | M8 | 15 |
| M8 × 35 × 50 | 13 | 35 | 15.5 | M8 | 15 |
| M8 × 40 × 55 | 13 | 40 | 15.5 | M8 | 15 |
1. Acero inoxidable A4, mayor capacidad de carga que el estándar ordinario
2. El estrés de instalación pequeño asegura la protección de los materiales del panel
3. El diseño del hilo interno puede prevenir eficazmente que el anillo de presión se suelte, aumenta el factor de seguridad
4. La arandela de verificación y la tuerca de verificación aseguran la conexión del muro cortina y mantienen la seguridad y la estabilidad en la carga de viento a largo plazo
