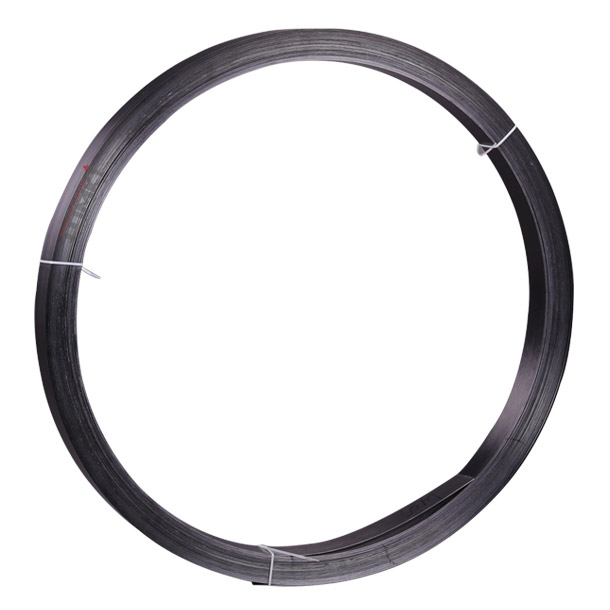

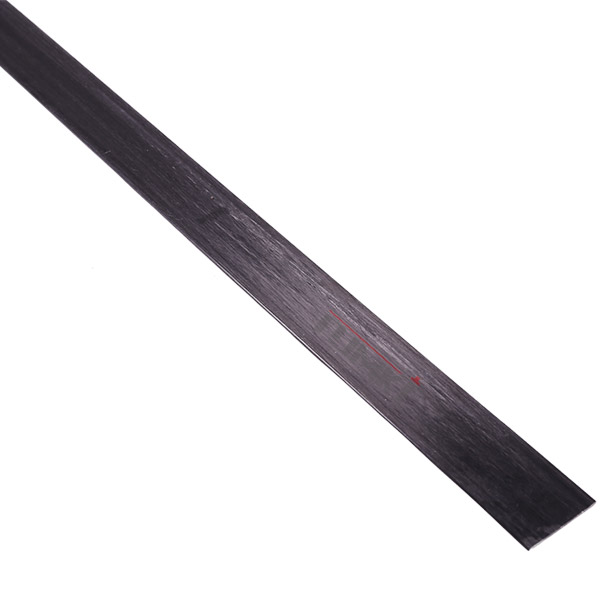

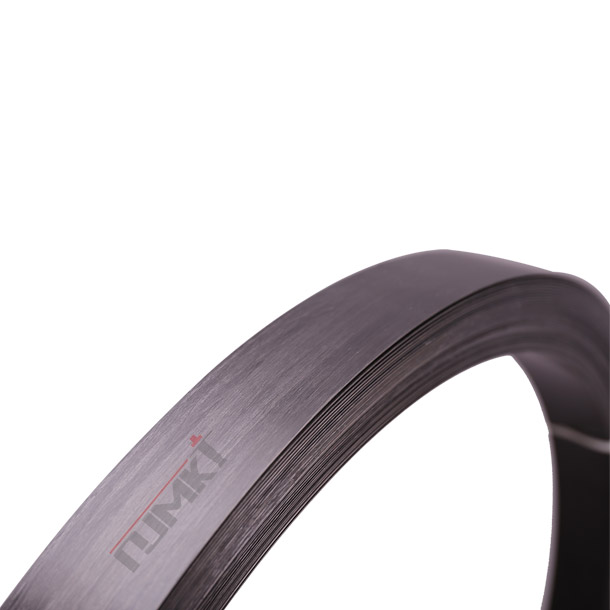

MKT placa de fibra de carbono es una placa unidireccional reforzada, y está fabricada con fibra de carbono de alta calidad importada de Toray Industries y materiales compuestos de resina de moldeo. La placa de fibra de carbono de nuestra empresa tiene un buen rendimiento de alta resistencia a la tracción, resistencia a la corrosión, antisísmica, resistencia al impacto, y así sucesivamente.
La placa de fibra de carbono unidireccional de fibra de carbono pone en juego la resistencia y el módulo elástico de la fibra de carbono, y en la construcción puede acortar el período de curado de resina de la tela unidireccional de fibra de carbono, aumentar la resistencia y la construcción conveniente.
Fabricamos principalmente cuatro tipos de especificaciones de la placa de fibra de carbono de la siguiente manera: 5 cm × 1.2 mm; 10 cm × 1.2 mm; 5cm × 1.4mm; 10cm × 1.4mm
Características principales
1. Alta resistencia, buena eficiencia
La placa de fibra de carbono tiene excelentes propiedades físicas y mecánicas, la resistencia a la tracción es más de 10-15 veces superior a la del acero común, el módulo elástico es mejor que el acero, excelente resistencia a la fluencia, resistencia a la corrosión y resistencia sísmica. Es muy adecuado para refuerzo y reparación y mantenimiento de estructuras de hormigón de barras de refuerzo.
2. El peso ligero, excelente flexibilidad
La placa de fibra de carbono es más resistente que el acero, pero tiene un peso de solo 1/5 de acero, una mayor dureza y puede enrollarse para una mayor longitud sin superposición.
3. Instalación conveniente, la calidad de la construcción es fácil de asegurar
Se puede operar en condiciones húmedas sin equipos de construcción a gran escala, sin instalaciones fijas en el sitio. La longitud de la fibra de carbono puede cortarse arbitrariamente, la construcción es simple y el tiempo de construcción es corto. Este tipo de material puede superponerse, no requiere procesamiento previo y su procedimiento de trabajo es conveniente.
4. Buena durabilidad y resistencia a la corrosión
Antiácido, álcali, sal y corrosión en el ambiente atmosférico, sin necesidad de mantenimiento regular. Tiene un efecto protector para la estructura interna del concreto y logra un doble propósito de refuerzo y reparación.
Además: ① la placa de fibra de carbono es más aplicable para el refuerzo pretensado, lo que hace que desempeñe plenamente el papel de materiales de fibra de carbono de alta resistencia; ② La construcción es simple y eficiente, y la garantía de calidad se vuelve fácil; ③ La placa de fibra de carbono es fácil de mantener recta y lisa que la lámina de fibra de carbono, por lo que es más beneficioso para la fibra de carbono a toner efecto;④ Una pieza de placa de fibra de carbono de 1,2 mm de grosor equivale a 5 piezas de lámina de fibra de carbono; La placa de fibra de carbono es más adecuada para el refuerzo de pared de mampostería en comparación con la lámina de fibra de carbono; La placa compuesta de fibra de vidrio y fibra de carbono no solo puede mejorar el alargamiento de la estructura de hormigón, sino que también puede reducir el costo de la placa de fibra de carbono.

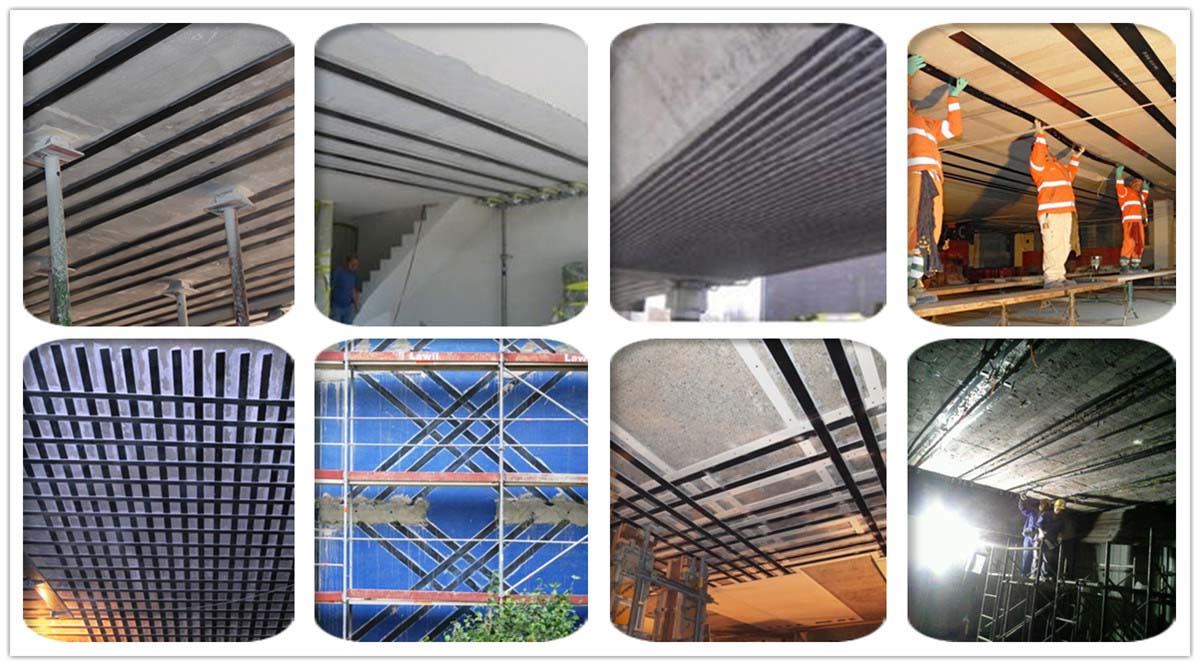

(1) Refuerzo anti-flexión y cizallamiento con vigas de hormigón, losas de hormigón, refuerzo de cubierta;
(2)Concreto, paredes de mampostería de ladrillo, refuerzo de pared de corte;

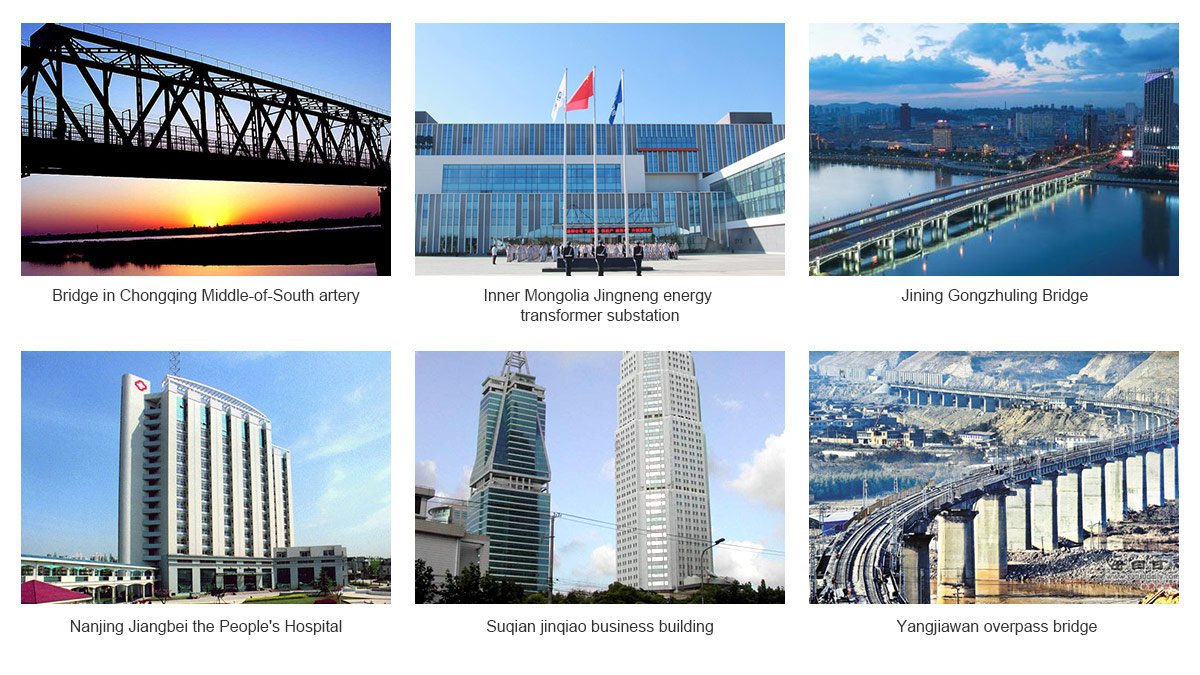

(3) Muelles de puente, pilas y otros refuerzos de columna;
(4) Chimeneas, túneles, piscinas, refuerzo de tuberías de hormigón.
Guía de construcción:
1. Preparación de la construcción;
2. Tratamiento de la superficie de concreto;
3. Perfore e incruste la varilla roscada de alta resistencia en la posición de los elementos de acero del extremo tensor de la placa de fibra de carbono y el extremo de fijación de acuerdo con los requisitos de los planos de diseño;
4. Instale los elementos de acero de la tensión y fije el extremo cuando la varilla roscada logre la resistencia del diseño después de curado;
5. Limpie la superficie de unión de la placa de fibra de carbono con acetona antes de pegar;

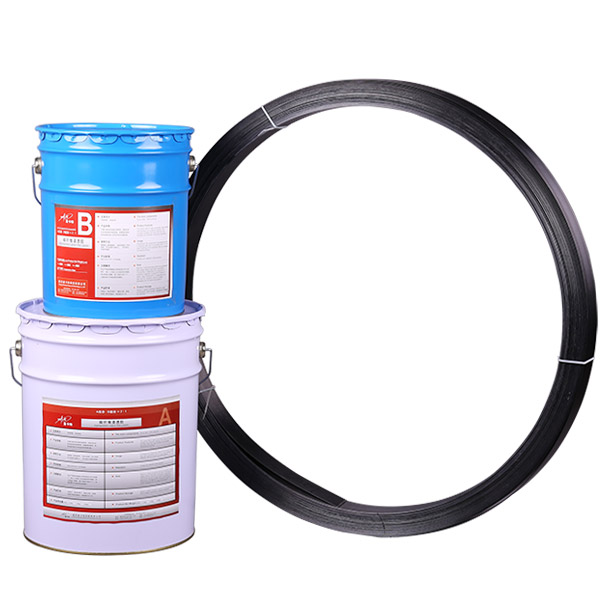

6. Cubriendo adhesivo de recubrimiento entre la superficie de unión de la placa de fibra de carbono y el extremo de la viga, la superficie de unión del dispositivo de anclaje y el extremo de la viga;
7. Instale la placa de fibra de carbono;
8. Estire la placa de fibra de carbono y observe el cambio de deflexión de la viga;
9. Después del estiramiento-dibujo, pinte el adhesivo de 5 mm de espesor en ambos lados de la placa de fibra de carbono (incluida la placa de fibra de carbono) como la capa protectora de la placa de fibra de carbono;
10. Cubra una capa de adhesivo en la tuerca del dispositivo de anclaje fijo y también cubra la capa de aceite antioxidante en la superficie de todas las piezas de metal, y luego instale las tapas de tuerca del extremo tensor y el extremo de fijación del dispositivo de anclaje;
11. Cepille ambos lados de la viga reforzada (incluidas las tapas de tuerca) con una capa protectora de mortero de alta resistencia y alta adherencia.
Precaución: No balancee ni arrastre la placa de fibra de carbono si no tiene una capa protectora para evitar dañar la placa de fibra de carbono.
Almacenamiento
La placa de fibra de carbono debe almacenarse en un lugar seco y bien ventilado, y proteger de la luz solar.
Precaución: No balancee ni arrastre la placa de fibra de carbono si no tiene una capa protectora para evitar dañar la placa de fibra de carbono.
Estándar: GB50728-2011
NJMKT se compromete a cumplir con los requisitos técnicos de la siguiente “GB50728-2011 Código técnico para la identificación de seguridad de los materiales de refuerzo para las estructuras de ingeniería".
Índice técnico
| Modelo | MKT-I | MKT-II |
| Espesor (mm) | 1.2/1.4/2.0/3.0 | 1.2/1.4/2.0/3.0 |
| Tipos de fibra de carbono | T-700-12k | T-300-12k |
| Resistencia a la tracción (MPa) | ≥ 2400 | ≥ 2000 |
| Módulo de elasticidad de tracción (MPa) | ≥ 1.6×105 | ≥ 1.4×105 |
| Elongación en ruptura (%) | ≥ 1.7 | ≥ 1.5 |
| Resistencia de unión positiva del material compuesto de fibra y hormigón en condiciones generales (MPa) | ≥ 25 y falla cohesiva del concreto | |
| Resistencia al corte interlaminar (MPa) | ≥ 50 | ≥ 40 |
| Contenido de volumen (%) | ≥ 65 | ≥ 55 |
| Anchura (mm) | 50 / 100 | 50 / 100 |
