Características principales

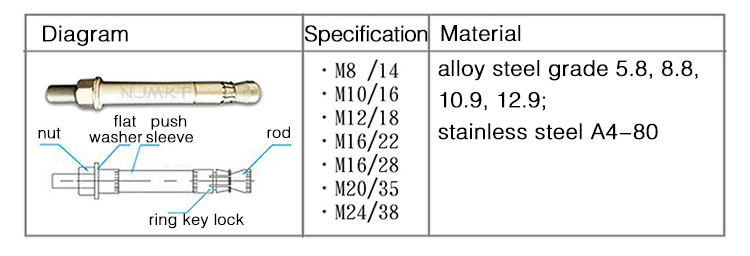

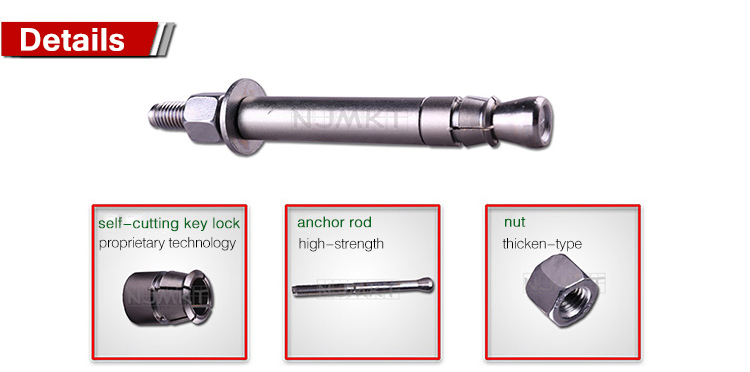

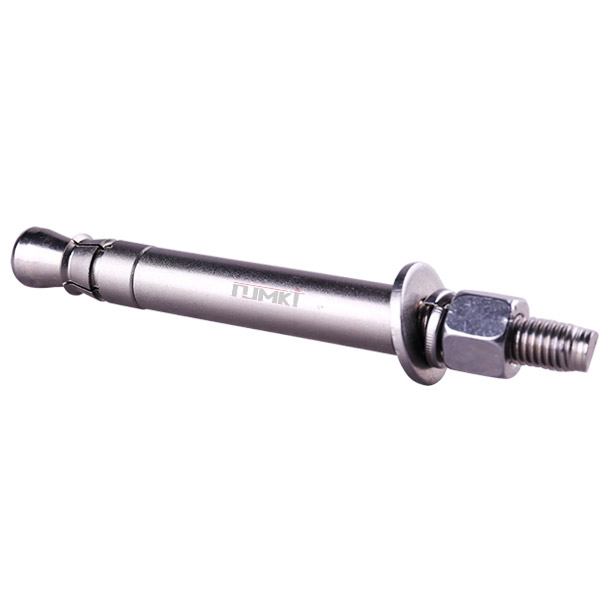

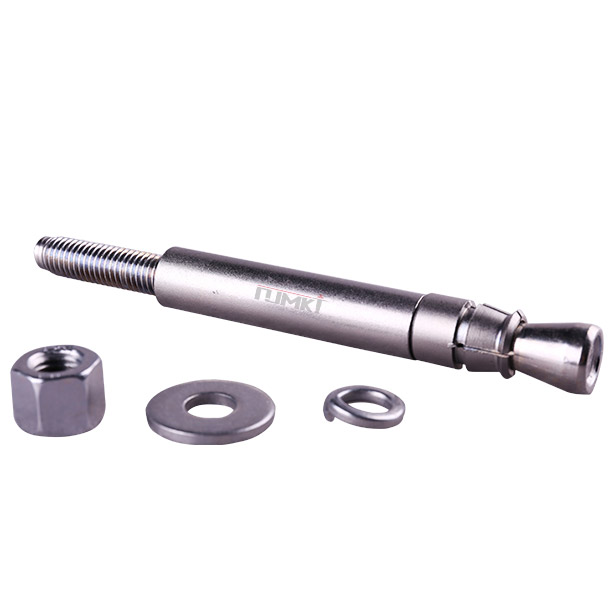

Consistir: varilla de anclaje, cerradura de socavadura, casquillo espaciador, arandela, tuerca
Material: aleación de acero grado 5.8, 6.8, 8.8, 10.9, 12.9; acero inoxidable A4-80
Tratamiento anticorrosivo:
acero galvanizado≥5 μm, aplicable en entornos interiores y exteriores
acero galvanizado por inmersión en caliente de ≥45 μm, aplicable en ambientes de corrosión
El tratamiento de superficie puede ser necesario para un entorno complejo de larga duración con otro proceso de tratamiento anticorrosion
Descripción

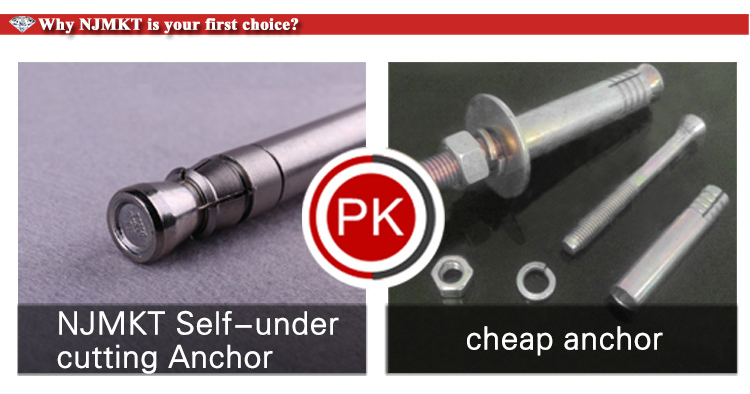

Mayor capacidad de carga que los anclajes mecánicos convencionales y los anclajes químicos

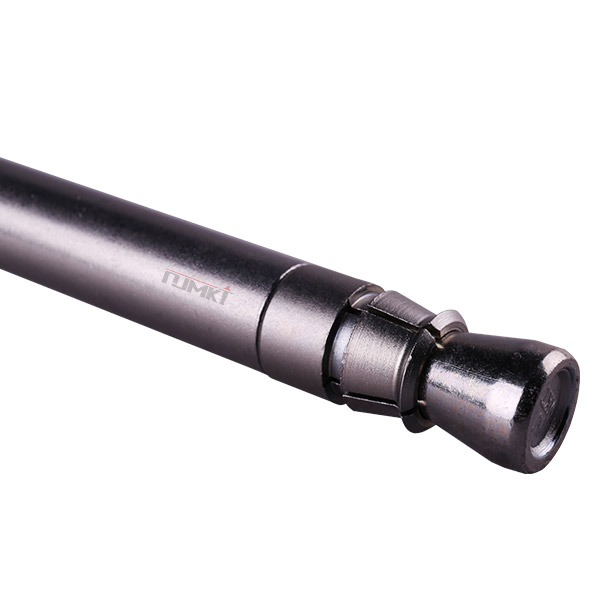

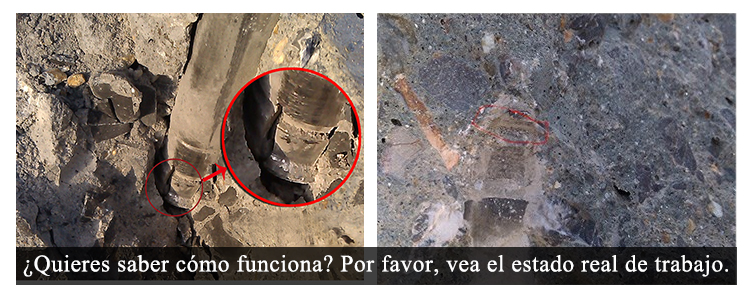

El cerrojo de llave se cortó por sí mismo en el material base de concreto bajo la acción del momento torsor de torsión
Adecuado para varios ángulos de montaje del material base, incluida la instalación horizontal, vertical y superior
La tensión de baja expansión permite un espacio pequeño y una distancia al borde y profundidad de inserción diferente
El diseño profesional, científico y estricto del producto cumple con los requisitos de resistencia efectiva y segura contra tirones y cizalladura
Características
Excelente rendimiento integral
diferentes materiales de acuerdo con diferentes entornos, diferente rendimiento anticorrosión, para maximizar su propia propiedad de trabajo para satisfacer mejor los requisitos de los clientes
Una línea completa de especificación, productos especificados para un entorno especial
Amplia aplicación, adecuada para hormigón fisurado y hormigón no fisurado
Estructura simple, resistencia a la corrosión y resistencia a altas temperaturas y excelentes propiedades de desgaste y soldadura
Cerradura de llave mecánica de anillo autorroscante, la instalación no requiere broca especial ni operación de perforación secundaria
De acuerdo con el par de instalación requerido, para garantizar la seguridad del anclaje incrustado superficial
Excelente capacidad de tracción y cortante para condiciones de carga cíclica y de choque a largo plazo

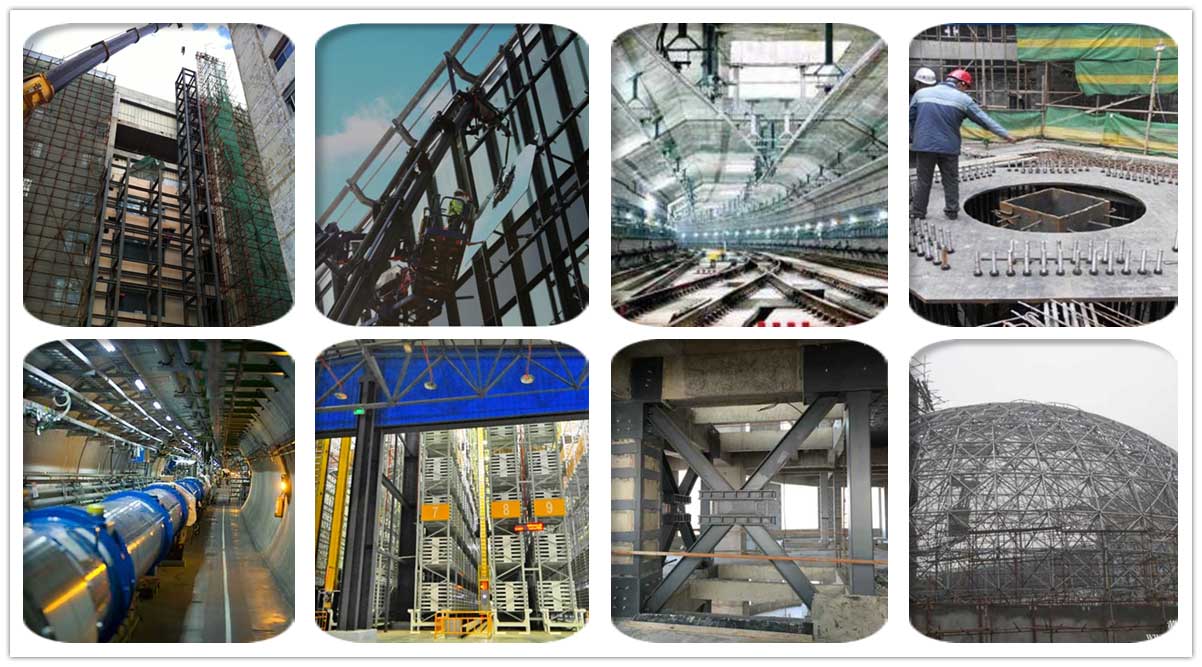

Conexiones e instalación para todo tipo de construcciones de muro cortina y acero
Conexiones e instalación para equipos a gran escala como planta industrial, grúa, central nuclear, etc.
Placa deflectora, placa colgante, placa acústica, puertas de seguridad y fijación de ventanas
Ampliamente utilizado para la instalación de varias tuberías y soportes de cables en puentes, vías férreas, construcción de ingeniería de metro, etc.

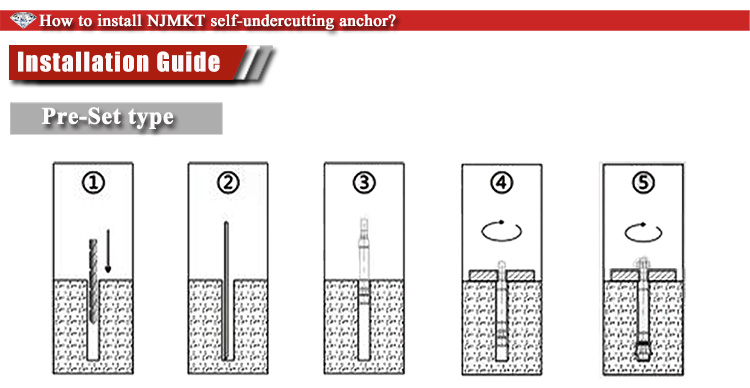

Guía de instalación
Tipo preestablecido
Perfore el orificio a la profundidad y el diámetro adecuados según las especificaciones con un taladro de impacto normal.
Sople el orificio con una bomba de aire manual / eléctrica.
Antes de la instalación, primero apriete con los dedos el anclaje con todos sus componentes para asegurarse de que el anclaje esté apretado. A continuación, coloque el anclaje en el orificio perforado y use un martillo y una herramienta de configuración para impulsar el anclaje hasta que la arandela y la tuerca estén apretadas contra la superficie del material base.
Apretar la tuerca con una llave dinamométrica.
Retire la tuerca e instale la fijación de la placa, luego vuelva a apretar la tuerca y la arandela sobre el dispositivo utilizando una llave dinamométrica al par de instalación requerida.

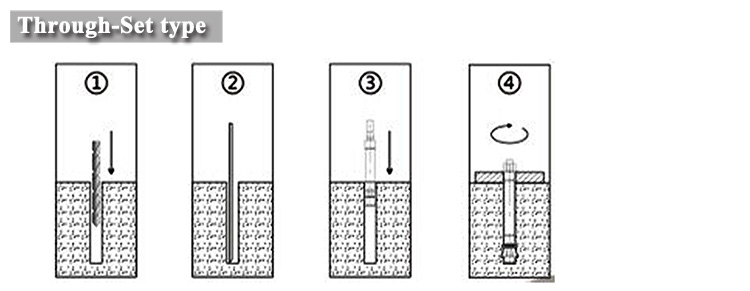

A través del establecido tipo
Perfore el orificio con la profundidad y el diámetro adecuados según las especificaciones con un taladro de impacto normal.
Sople el orificio con una bomba de aire manual / eléctrica.
Antes de la instalación, primero apriete con los dedos el anclaje con todos sus componentes para asegurarse de que el anclaje esté apretado. La parte inferior de la varilla roscada debe estar al ras con la parte inferior del cono.
A continuación, coloque el anclaje a través del accesorio y use un martillo y una herramienta de ajuste para introducir el ancla en el orificio perforado hasta que la arandela y la tuerca estén apretadas contra la superficie del accesorio.
Apriete la tuerca con una llave dinamométrica y apriete la tuerca al par de instalación requerida. Luego la instalación está terminada.
| La carga de falla promedia, la carga de diseño y la carga recomendada de un solo anclaje en espacios grandes y distancia al borde | |||||||||
| Material de base de hormigón Pre-Set tipo C20 / 25 | |||||||||
| Hormigón sin fisuras | |||||||||
| Tamaño | M10/16 ×60 | M12/18 ×100 | M12/18 ×120 | M16/22 ×130 | M16/28 ×160 | M16/28 ×200 | M20/35 ×210 | M20/35 ×250 | M24/38 ×285 |
| Embargo efectivoprofundidad hef [mm] | 60 | 100 | 120 | 130 | 160 | 200 | 210 | 250 | 285 |
| Profundidad del agujero perforadoho [mm] | 75 | 115 | 135 | 145 | 175 | 215 | 225 | 265 | 300 |
| Diámetro del agujero perforado.hacer [mm] | 16 | 18 | 18 | 22 | 28 | 28 | 35 | 35 | 38 |
| Carga promedia de falla | |||||||||
| Fuerza de tracción0 ° [kN] Nu | 31.4 | 67.4* | 67.4* | 100 | 125.6* | 125.6* | 196* | 196* | 282* |
| Fuerza de corte90 ° [kN] Vu | 27.8* | 40.4* | 40.4* | 75.4* | 75.4* | 75.4* | 117.6* | 117.6* | 169.2* |
| Carga de diseño | |||||||||
| Fuerza de tracción0 ° [kN] NRd | 14.5 | 44.9 | 44.9 | 46.3 | 83.7 | 83.7 | 130.7 | 130.7 | 188 |
| Fuerza de corte90 ° [kN] Vu | 18.5 | 26.9 | 26.9 | 50.2 | 50.2 | 50.2 | 78.4 | 78.4 | 112.8 |
| carga recomendada | |||||||||
| Fuerza de tracción0 ° [kN] NRd | 10.4 | 32.1 | 32.1 | 22.1 | 59.8 | 59.8 | 93.4 | 93.4 | 134.2 |
| Fuerza de corte90 ° [kN] Vu | 13.2 | 19.2 | 19.2 | 35.9 | 35.9 | 35.9 | 56 | 56 | 80.6 |
| Tamaño del material base, espacio mínimo y distancia al borde | |||||||||
| Min.Espaciosmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. distancia al borde cmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. espesor de material de basehmin [mm] | 120 | 200 | 200 | 260 | 320 | 320 | 500 | 500 | 570 |
| Par de instalacióntinst [mm] | 40 | 60 | 60 | 100 | 140 | 140 | 300 | 300 | 500 |
| La carga de falla promedia, la carga de diseño y la carga recomendada de un solo anclaje en espacios grandes y distancia al borde | |||||||||
| Material de base de hormigón Pre-Set tipo C20 / 25 | |||||||||
| Hormigón con fisuras | |||||||||
| Tamaño | M10/16 ×60 | M12/18 ×100 | M12/18 ×120 | M16/22 ×130 | M16/28 ×160 | M16/28 ×200 | M20/35 ×210 | M20/35 ×250 | M24/38 ×285 |
| Embargo efectivoprofundidad hef [mm] | 60 | 100 | 120 | 130 | 160 | 200 | 210 | 250 | 285 |
| Profundidad del agujero perforadoho [mm] | 75 | 115 | 135 | 145 | 175 | 215 | 225 | 265 | 300 |
| Diámetro del agujero perforado.hacer [mm] | 16 | 18 | 18 | 22 | 28 | 28 | 35 | 35 | 38 |
| Carga promedia de falla | |||||||||
| Fuerza de tracción0 ° [kN] NRd | 22.1 | 47.5 | 62.4 | 70.4 | 96.1 | 125.6* | 144.6 | 187.7 | 228.5 |
| Fuerza de corte90 ° [kN] Vu | 27.8* | 40.4* | 40.4* | 75.4* | 75.4* | 75.4* | 117.6* | 117.6* | 169.2* |
| Carga de diseño | |||||||||
| Fuerza de tracción0 ° [kN] NRd | 10.2 | 22 | 28.9 | 32.6 | 44.5 | 83.7 | 66.9 | 86.9 | 105.8 |
| Fuerza de corte90 ° [kN] Vu | 18.5 | 26.9 | 26.9 | 50.2 | 50.2 | 50.2 | 78.4 | 78.4 | 112.8 |
| Carga recomendada | |||||||||
| Fuerza de tracción0 ° [kN] NRd | 7.3 | 15.7 | 20.6 | 23.3 | 31.8 | 59.8 | 47.8 | 62.1 | 75.6 |
| Fuerza de corte90 ° [kN] Vu | 13.2 | 19.2 | 19.2 | 35.9 | 35.9 | 35.9 | 56 | 56 | 80.6 |
| Tamaño del material base, espacio mínimo y distancia al borde | |||||||||
| Min.Espaciosmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. distancia al borde cmin [mm] | 60 | 100 | 100 | 130 | 160 | 160 | 250 | 250 | 285 |
| Min. espesor de material de basehmin [mm] | 120 | 200 | 200 | 260 | 320 | 320 | 500 | 500 | 570 |
| Par de instalacióntinst [mm] | 40 | 60 | 60 | 100 | 140 | 140 | 300 | 300 | 500 |
● Los valores son adecuados para: instalación correcta, sin influencia del espacio y distancia del borde, grosor mínimo del material de base.
● Todos los datos se aplican en material de base de hormigón C20 / 25. Si el grado del material base cambia, se deberá aumentar el coeficiente de influencia del concreto correspondiente.
● La parte * en la tabla es el control de falla de acero.
● El material de todos los anclajes en la tabla es de acero aleado, grado 8.8.
● Carga de diseño: incluido el factor parcial del material, pero sin incluir el total factor parcial.
● Carga recomendada: que incluye no solo el factor parcial del material, sino también el total factor parcial 1.4.
● Si su NJMKT ancla rebajada (sistemas de anclaje) con material y especificaciones especiales no figura en esta tabla, póngase en contacto con nuestro ingeniero para obtener asesoramiento.
● Todos los datos de anclaje básicos en esta tabla se proporcionan de acuerdo con 2013 ETAG001 y Apéndice. El factor parcial en la aplicación de carga debe estar de acuerdo con la regulación
